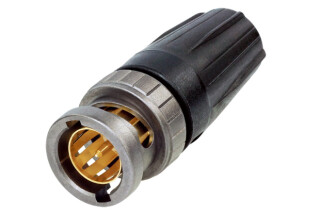

Neutrik NBNC75BFG7X rearTWIST HD BNC Kabelstecker

Features & Benefits

• Optimiertes Kontakt-Pin- und Isolator-Design für UHD Datenübertragungen
• Bewährte rearTWIST Technologie
• Schweizer Antraloy Beschichtung
• Kompatibel mit herkömmlichen BNC Einbaubuchsen
• Verbesserte Rückflussdämpfungswerte bei hohen Frequenzen




Optimierte Rückflussdämpfung

Durch das optimierte Isolator-Design bietet der Neutrik rearTWIST UHD BNC Einbausteckverbinder mehr Spielraum bei verschlechterter Rückflussdämpfung im Vergleich zu herkömmlichen BNC Steckverbindern. Im Falle von Impedanz- Abweichungen resultierend aus kleinen Biegeradien, inkorrekter Steckermontage oder fehlerhaften Schnittstellenanbindungen bietet Neutriks rearTWIST UHD BNC genügend Reserven und gewährleistet eine ununterbrochene Signalübertragung.

Mehr Details dazu im Neutrik UHD BNC White Paper.


Crimpmasse

Um optimale Rückflussdämpfungswerte in hohen Frequenzen zu erreichen, wurde das Crimpmass des Kontaktpins reduziert.

Pin:	1.07 mm
Schirm:	5.00 mm
Crimpbacke:	DIE-R-BNCX-PDG



Geprüfte Kabel

Um die beste Leistung jeder Kabel-Stecker-Kombination in hohen Frequenzen zu gewährleisten, hat Neutrik gebräuchliche Koaxialkabel, die speziell für Ultra High Definition (UHD) Übertragungen entwickelt wurden, gemessen.

Geeignete Kabel:
Bryant BD SD01, CAE HD0628LSZH, Canford SDV, Cordial CVI 06-28, Cordial CVI 06-28HD, Cordial CVI 06-28HD-FRNC, Cordial CVI 3-7, Draka 0.6/2.8 AF, Draka 0.6 L/2.8 AF, Extron BNC-5RC, Fuzion SD-1, Klotz V06/28, Klotz VMXx75Y, Kabeltronik HFV 0.6/2.8 AF- FRNC, Kabeltronik MVP 5x 0.6/2.8 AF-FRNC, Nexans HF 75 0,6/2,9 02YS(ST)CH, Percon VK5, Sommer 600-0101M, Sommer 600-0104M, Tesca Supra

UHD optimierte Kabel:
Argosy Image 360, Belden 1855ENH, Belden 1855ECH, Belden 1855DNH, Belden 70080, Belden 70080NH, Belden 70080CH, Canford SDV-X-LFH, Draka HD Pro 0.6/2.8 AF, Klotz V062SH
