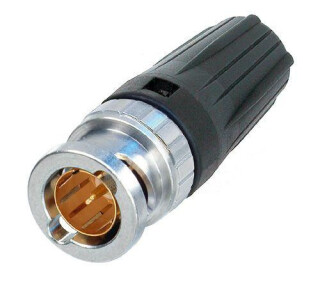

Neutrik NBNC75BWS11 rearTWIST HD BNC Kabelstecker

3,00 €
inkl. USt., zzgl. Versand
  • Ab Bestellung lieferbereit in 50 Tagen.
  • Lieferzeit: 51 - 52 Tage
  • Mindestabnahme: 50
Jetzt kaufen
Kategorie
ArtikelNr.
  • NBNC75BWS11-DON
Serie

Beschreibung

Der 75 ? rearTWIST HD BNC Kabelstecker bietet ausgezeichnete Rückflussdämpfungswerte und ist daher bestens für HD Anwendungen geeignet.

Die patentierte rearTWIST Spannhülse garantiert ein einfaches Handling, selbst bei hoher Steckerdichte und bietet die Möglichkeit für farbliche Kennzeichnung.

Passende Kabel:
Canare V(3-5)-5CFB, Canford SDV-L, Canford SDV-F, Cordial CVI 10-48 HD-FRNC, Fuzion SD-1-LL

Crimp Grösse:
Pin: 1.6 mm (square)
Schirm: 7.01 mm (hex)



Features & Benefits



  • Die rearTWIST Verriegelung bietet sich für versenkte Einbaubuchsen an, da der Kabelstecker an der hervorstehenden Knickschutztülle (Patent DE 100 48507) gedreht werden kann
  • Einfache Handhabung bei sehr engen Platzverhältnissen
  • Führungsbereich: Verhindert kippen durch seitliche Krafteinwirkung um Kontakte vor Verbiegen zu schützen. Garantiert eine Lebensdauer von min. 1`000 Steckzyklen!
  • Ausgezeichneter Kabelschutz und Zugentlastung
  • Exakte 75 ? Impedanz, ideal für HD Signale (geringste Rückflussdämpfung)
  • Zerspanend hergestellte Messingteile in Präzisionsqualität für eine hervorragende Lebensdauer
  • Vergoldeter Massekontakt mit verbesserter Schirmwirkung, optimiert für hochfrequente HDTV Signale bis 4.5 GHz
  • Schirm und Mantel Crimp Techonologie verhindert das Freiliegen des Masse Schirmgeflechts
  • Bei der Montage gibt das Einrasten des Steckerpins in den Isolator ein taktiles Feedback
  • Die rearTWIST HD BNC Steckverbinder wurden von der Rundfunk-Betriebstechnik (RBT) für ARD und ZDF auf HDTV-Tauglichkeit untersucht und sind im Einsatz
  • Das Zubehör beinhaltet 10 verschiedenfarbige Knickschutztülle, Crimpwerkzeug und -einsätze



Produkt
Titel
NBNC75BWS11
Verbindungstyp
BNC 75 ?
Geschlecht
male
Elektrische Daten
Durchgangswiderstand
? 3 m? (inner)
Durchgangswiderstand
? 2 m? (outer)
Durchschlagsfestigkeit
1,5 kVdc
Impedanz
75 ?
Isolationswiderstand
> 5 G?
Nennspannung
<50 V
VSWR
?1.050/>32 dB up to 1 GHz
?1.065/>30 dB up to 2 GHz
?1.100/>26 dB up to 3 Ghz
Mechanische Daten
Kabeldurchmesser
6.9 mm
Kabel Zugentlastung
> 30 N (Center)
Crimp size
7,01 Hex crimp (shield) acc. IEC 60803 (die designation F)
Crimp size (pin)
1,6 Square crimp (pin) acc. IEC 60803 (die designation 2)
Einsteckkraft
< 25 N
Lebensdauer
> 1000 mating cycles
Verriegelung
Bayonett
Cable anchoring
Jacket crimping
Material
Kontakte
Brass (CuZn35Pb2), 0.2 µm AuCo (Center contact)
Einsatz
PTFE
Gehäuse
Brass (CuZn39Pb3)
Gehäusebeschichtung
Optalloy®
Umwelt
Temperaturbereich
-30 °C to +85 °C
Contact crimpability
Complies with IEC 60803 and IEC 60352-2
