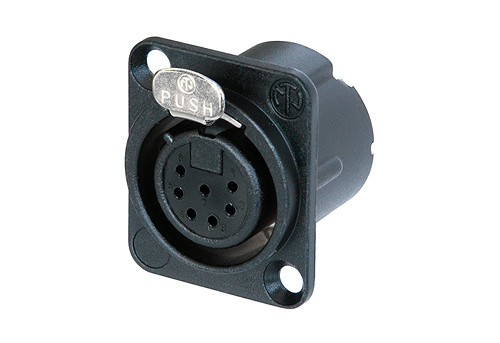

Neutrik NC7FD-LX-B XLR Einbausteckverbinder

19,03 €
inkl. USt., zzgl. Versand
  • Ab Bestellung lieferbereit in 50 Tagen.
  • Lieferzeit: 51 - 52 Tage
  • Mindestabnahme: 50
Jetzt kaufen
Kategorie
ArtikelNr.
  • NC7FD-LX-B-DON
Kontakte
Serie
Gehäuse

Beschreibung

7 polige Chassisbuchse, Lötanschlüsse, schwarz verchromtes Gehäuse, Gold beschichtete Kontakte

Die DLX Serie im kompakten Metallgehäuse mit integriertem Massekontakt, der eine exzellente Schirmung und einen ausgezeichneten Schutz gegen HF Störungen bietet.



Features & Benefits

  • Metallgehäuse bietet beste Rundumschirmung gegen hochfrequente und elektromagnetische Störungen
  • Duplex Massekontakt für beste Kontaktintegrität zwischen Einbaubuchse und Kabelstecker
  • Female Kontakt mit Lötstop verhindert das Einlaufen in den Steckbereich
  • Grosse Lötfahnen zur einfachen Montage
  • Massekontakt kann einfach mit Pin 1 verbunden werden
  • Installationskompatibilität durch Standard D Gehäuse
Produkt
Titel
NC7FD-LX-B
Verbindungstyp
XLR
Geschlecht
female
Elektrische Daten
Kapazität zwischen Kontakten
? 9 pF
Durchgangswiderstand
? 5 m?
Durchschlagsfestigkeit
1,5 kVdc
Isolationswiderstand
> 10 G? (initial)
Nennstrom pro Kontakt
5 A
Nennspannung
< 50 V
Mechanische Daten
Einsteckkraft
? 20 N
Aussteckkraft
? 20 N
Lebensdauer
> 1000 mating cycles
Leiterquerschnitt
max. 1.0 mm²
Leiterquerschnitt
max. 18 AWG
Anschlussart
Solder contacts
Verriegelung
Latch lock
Gehäuseform
D
Material
Kontaktbeschichtung
0.2 µm Au hard alloy over 2 µm Ni
Kontakte
Brass (CuZn39Pb3)
Einsatz
Polyamide (PA 6.6 30 % GR)
Verriegelungselement
Steel Ck67
Gehäuse
Zinc diecast (ZnAl4Cu1)
Gehäusebeschichtung
Black chromium
Umwelt
Entflammbarkeit
UL 94 HB
Normenkompatibilität
IEC 61076-2-103
Schutzklasse
IP 40
Lötbarkeit
Complies with IEC 68-2-20
Temperaturbereich
-30 °C to +80 °C
