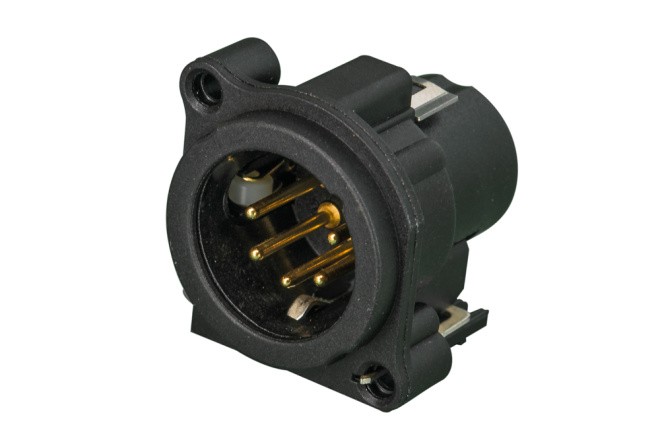

Neutrik NC5MAV-SW XLR Einbausteckverbinder

7,51 €
inkl. USt., zzgl. Versand
  • Ab Bestellung lieferbereit in 50 Tagen.
  • Lieferzeit: 51 - 52 Tage
  • Mindestabnahme: 50
Jetzt kaufen
Kategorie
ArtikelNr.
  • NC5MAV-SW-DON
Kontakte
Serie
Gehäuse

Beschreibung

5 poliger Chassisstecker, integrierter Switch-Schalter, Erdung: Separater Massekontakt mit dem Gehäuse des Gegensteckers und Front Panel, vertikale Leiterplattenmontage, Farbkodierung möglich

Der Switch wird beim Einstecken eines XLR Steckers aktiviert und bietet die Möglichkeit die gesteckte Verbindung anzuzeigen, zu überwachen und zu kontrollieren. Der Switch enthält einen normal open und normal closed Kontakt.

Einbaubuchsen nach dem neuesten Stand der Technik im runden Plastikgehäuse zur Panelmontage.
Diese Buchsen mit kleinstem Einbaumass bieten eine sehr hohe Packdichte (23 mm zwischen den Steckerzentren), neu konstruierte, hartvergoldete Gabelkontakte und polierte Kontaktpunkte.



Features & Benefits

  • Kleinster XLR Einbaustecker, höchste Packdichte
  • Plastik Gehäuse, Stahl Verriegelung
  • Polierter Kontaktbereich, hartvergoldet
  • Gehäuse Entflammbarkeit UL94HB
  • Mit Wechselschalter ausgestattet
  • Normally open, normally closed (NO - NC) Kontakt
  • Switch wird beim Einstecken eines XLR Steckers aktiviert



Produkt
Titel
NC5MAV-SW
Verbindungstyp
XLR
Geschlecht
male
Elektrische Daten
Kapazität zwischen Kontakten
? 7 pF
Durchgangswiderstand
? 6 m?
Durchschlagsfestigkeit
1,5 kVdc
Isolationswiderstand
> 10 G? (initial)
Nennstrom pro Kontakt
3 A
Nennspannung
< 50 V
Erdungsoptionen
Separate ground contact connected to mating connector shell and front panel, no connection to Pin 1
Mechanische Daten
Einsteckkraft
? 20 N
Aussteckkraft
? 20 N
Lebensdauer
> 1000 mating cycles
Anschlussart
vertical PCB mount
Verriegelung
Latch lock
Einbaurichtung
Rear mounting
Gehäuseform
A
Mounting
A-Screw
Material
Kontaktbeschichtung
0.2 µm Au hard alloy over 2 µm Ni
Kontakte
Brass (CuZn35Pb2)
Gehäuse
Polyamide (PA 6.6 30 % GR)
Umwelt
Entflammbarkeit
UL 94 HB
Normenkompatibilität
IEC 61076-2-103
Schutzklasse
IP 40
Lötbarkeit
Complies with IEC 68-2-20
Temperaturbereich
-30 °C to +80 °C
