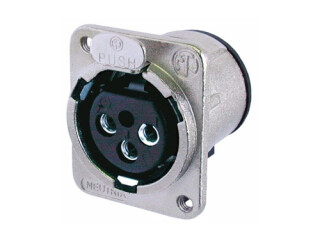

XLR Chassis im einheitlichen D-Metallgehäuse zur Leiterplattenmontage. Für einfacheres Anschliessen lässt sich der Einsatz aus dem Gehäuse nehmen. UL recognized component.

Features & Benefits

D-Form Metallgehäuse
Durch 3 Schrimkontakte optimal gegen HF geschützt
Einsatz kann von hinten aus dem Stecker genommen werden und rastet durch einen internen Riegel wieder ein - dies ermöglicht die Einbaubuchse auf der Leiterplatte zu montieren und zu testen bevor sie ins Gehäuse eingesetzt wird
Panelmontage von Vorne oder Hinten

Produkt

Titel

NC3FDM3-V

Verbindungstyp

XLR

Geschlecht

female

Elektrische Daten

Kapazität zwischen Kontakten

? 4 pF

Durchgangswiderstand

? 5 m?

Durchschlagsfestigkeit

1,5 kVdc

Isolationswiderstand

> 10 G? (initial)

Nennstrom pro Kontakt

6 A

Nennspannung

< 50 V

Mechanische Daten

Einsteckkraft

? 20 N

Aussteckkraft

? 20 N

Lebensdauer

> 1000 mating cycles

Anschlussart

vertical PCB mount

Verriegelung

Latch lock

Einbaurichtung

Rear mounting

Gehäuseform

D

Mounting

Mounting holes with M3 threads

Material

Kontaktbeschichtung

2 µm Ag over 2 µm Ni

Kontakte

Bronze (CuSn6)

Einsatz

Polyamide (PA 6.6 30 % GR)

Verriegelungselement

Steel Ck67

Gehäuse

Zinc diecast (ZnAl4Cu1)

Gehäusebeschichtung

Nickel

Umwelt

Zulassungen

UL

Entflammbarkeit

UL 94 HB

Normenkompatibilität

IEC 61076-2-103

Schutzklasse

IP 40

Lötbarkeit

Complies with IEC 68-2-20

Temperaturbereich

-30 °C to +80 °C
