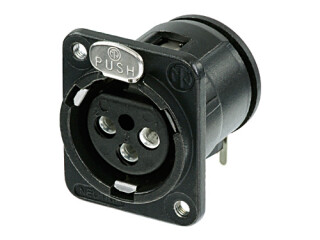

Neutrik NC3FDM3-H-BAG XLR Einbausteckverbinder
ArtikelNr.
- NC3FDM3-H-BAG-DON
Kontakte
Serie
Gehäuse
Beschreibung
3 polige Chassisbuchse, horizontale Leiterplattenmontage, schwarz-verchromtes Gehäuse, Silber beschichtete Kontakte, M3 Gewinde
XLR Chassis im einheitlichen D-Metallgehäuse zur Leiterplattenmontage. Für einfacheres Anschliessen lässt sich der Einsatz aus dem Gehäuse nehmen. UL recognized component.
Features & Benefits
- D-Form Metallgehäuse
- Durch 3 Schrimkontakte optimal gegen HF geschützt
- Einsatz kann von hinten aus dem Stecker genommen werden und rastet durch einen internen Riegel wieder ein - dies ermöglicht die Einbaubuchse auf der Leiterplatte zu montieren und zu testen bevor sie ins Gehäuse eingesetzt wird
- Panelmontage von Vorne oder Hinten
Produkt
Titel
NC3FDM3-H-BAG
Verbindungstyp
XLR
Geschlecht
female
Elektrische Daten
Kapazität zwischen Kontakten
? 4 pF
Durchgangswiderstand
? 5 m?
Durchschlagsfestigkeit
1,5 kVdc
Isolationswiderstand
> 10 G? (initial)
Nennstrom pro Kontakt
6 A
Nennspannung
< 50 V
Mechanische Daten
Einsteckkraft
? 20 N
Aussteckkraft
? 20 N
Lebensdauer
> 1000 mating cycles
Anschlussart
Horizontal PCB mount
Verriegelung
Latch lock
Einbaurichtung
Rear mounting
Gehäuseform
D
Mounting
Mounting holes with M3 threads
Material
Kontaktbeschichtung
2 µm Ag over 2 µm Ni
Kontakte
Bronze (CuSn6)
Einsatz
Polyamide (PA 6.6 30 % GR)
Verriegelungselement
Steel Ck67
Gehäuse
Zinc diecast (ZnAl4Cu1)
Gehäusebeschichtung
Black chromium
Umwelt
Zulassungen
UL
Entflammbarkeit
UL 94 HB
Normenkompatibilität
IEC 61076-2-103
Schutzklasse
IP 40
Lötbarkeit
Complies with IEC 68-2-20
Temperaturbereich
-30 °C to +80 °C
