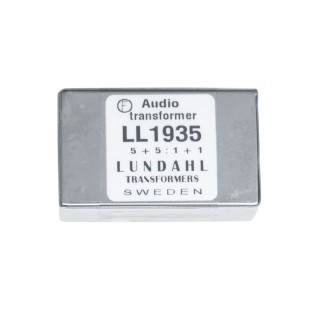

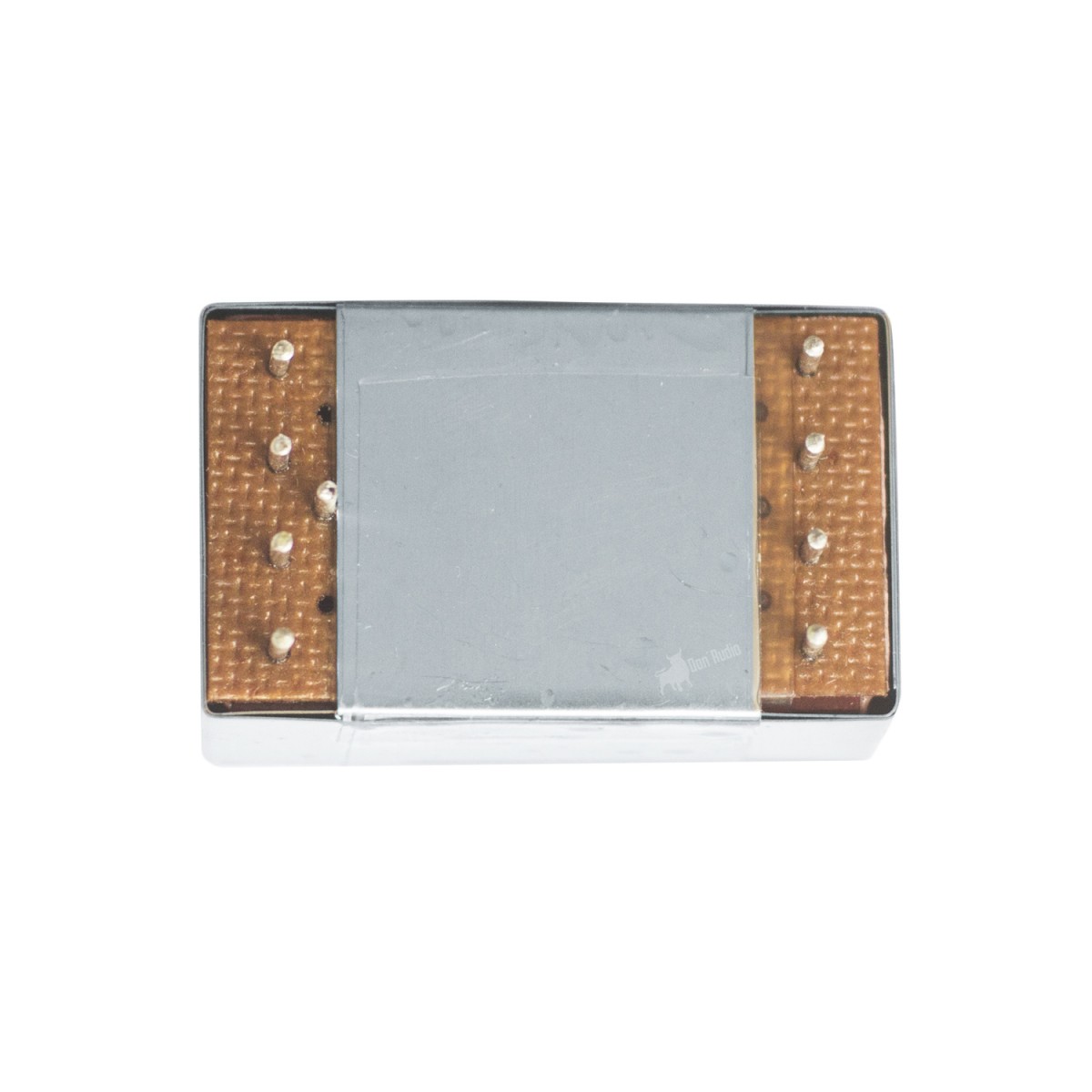

Lundahl LL1935 Audio Übertrager

Der Transformer-Aufbau besteht aus zwei Spulen, jede mit einer primären und einer sekundären Wicklung welche mit einem elektrostatischen Abschirmblech separiert ist und einem hoch-durchlässigen Mu-Metal Kern. Die High-Impendanz Wicklungen sind in einer speziellen Technik niedrig kapazitiv ausgeführt. Der Transformator ist in einem Mu-Metall Gehäuse optimal geschützt vor elektromagnetischer Streuung. Für die beste Performance wird die High-Impendance Seite des Transformators (5 + 5) in Serie angeschlossen werden.

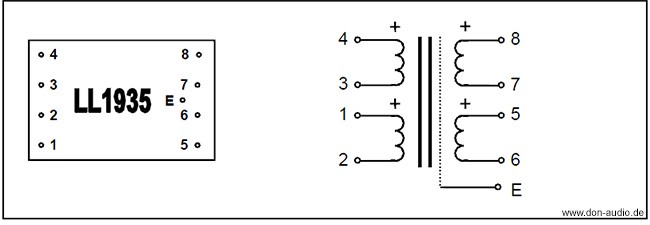

Pin Layout (Ansicht von Trafo-Unterseite) und Wicklungs-Schematic:


Turns ratio: 1 + 1 : 5 + 5
Länge: 38mm
Breite: 23mm
Höhe über PCB:  16mm
Abstand zwischen Pins: 5.08 mm (0.2")
Abstand zwischen Spalten der Pins: 27.94 mm (1.1")
Versatz des Ground-Pins von der Pin-Linie: 2.54 mm (0.1")
Gewicht: 46 g
Empfohlener PCB Loch-Durchmesser: 1.5 mm
Static resistance of each primary (pins 5-6 and 7-8): 650 Ohm
Static resistance of each secondary (pins 1-2 and 3-4): 17 Ohm

Frequency response (reference 1.0 kHz)
10:1, source 100 kO , secondary open: 20 Hz ? 20 kHz +0 / -3 dB 10:1, source 100 kO, load 1 kO 10 Hz ? 45 kHz +0 / -2 dB
1:10, source 200 O, secondary open 10 Hz ? 80 kHz +/- 1dB
Verzerrung
Aus praktischen Gründen in 1:10 Konfiguration gemessen. -5 dBU input level, +14 dBU output level
< 0.1%="" thd="" @="" 50="">
Source 150O, load 10k (Audio Precision portable) +7 dBU input level, +26 dBU output level < 1%="" thd="" @="" 50="">

Selbstresonanzpunkt: None detected in above configurations
Isolation zwischen Windungen/ zwischen Windungen und Abschirmung: 4 kV / 2 kV
