Lundahl LL5402 Audio Transformer
70,08 €
inkl. USt., zzgl. Versand
Kategorie
Hersteller
ArtikelNr.
- LL1528
Artikelgewicht
- 0,05 kg
Versandgewicht
- 0,06 kg
Gerät
Anwendung
Konformität
Weitere interessante Artikel dazu
Beschreibung

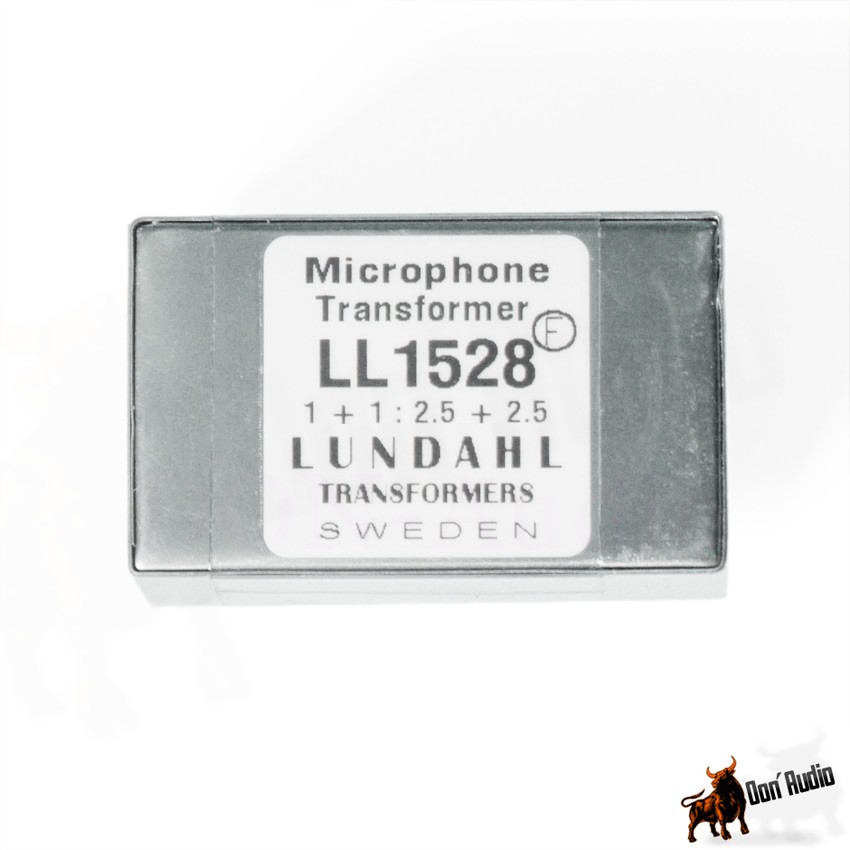

Microphone Input Transformer
LL1528

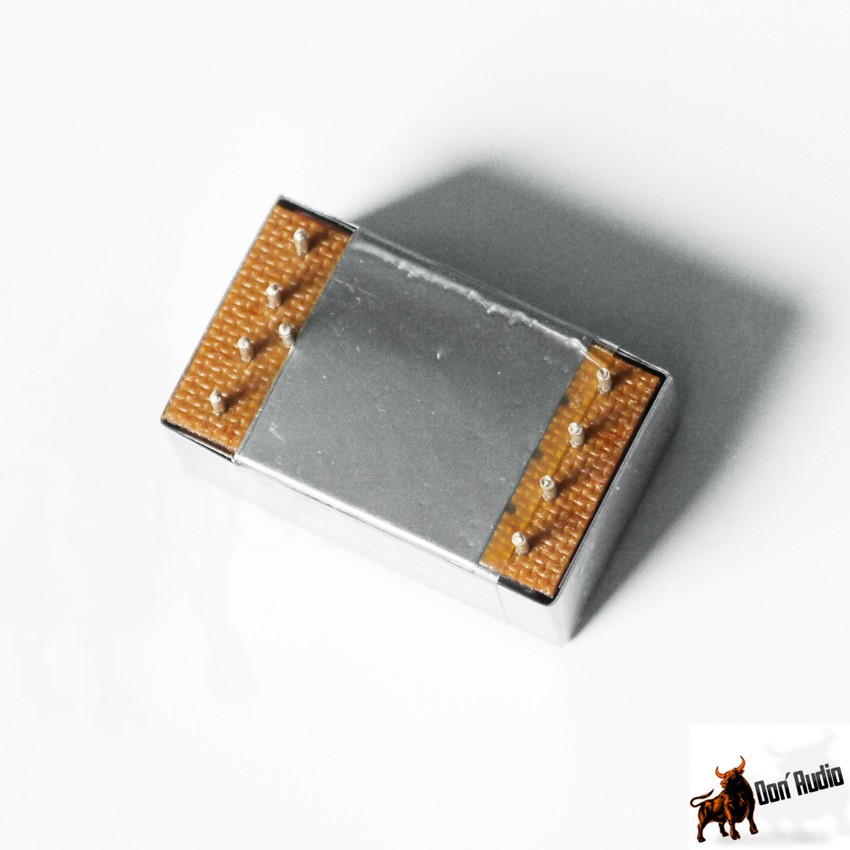

LL1528 ist ein Lundahl Mikrofon Input Transformer bestehend aus zwei Windungen, je mit einem primären und einer sekundären Teil der durch eine elektrostatische Abschirmung separiert ist. Der Kern ist ein hoch durchlässiger mu-metal Kern und das Transformer Gehäuse ebenfalls aus mu-metal.
Technische Details:
Abstand der Pins: 27.94 mm (1.1")
Abstand der Pins von Erde: 2.54 mm (0.1")
Gewicht: 46 g
Empfohlener PCB Loch Durchmesser: 1.5 mm
Statischer Widerstand der Primären: 42 W
Statischer Widerstand der Sekundären: 450 W
Verzerrung (primaries connected in parallel,
source impedance 200 W ): + 0 dBU primary level, 50 Hz: 0.2 % + 10 dBU primary level, 50 Hz: 1 %
Selbstresonance Punkt: > 80 kHz
Optimale termination für beste square-wave response (Connection 1:5, source imp. 200W ) : 9 kW in series with 3 nF
Frequenz response (source and load as above): 10 Hz - 40 kHz +/- 0.3 dB
Isolation zwischen Windungen/ zwischen Windungen und Abschirmung: 4 kV / 2 kV
