Elma Relay Attenuator switch SMT populated, thin-film, 10K 64 positions

Der Relais-Abschwächer ist ein äusserst vielseitiges Stereo-Modul mit 6-stufiger Leiterschaltung, konstanter
Eingangs-Impedanz und 33 (mit infinite) oder 64 (ohne infinite) Abschwächungsstufen. Die Bedienung erfolgt

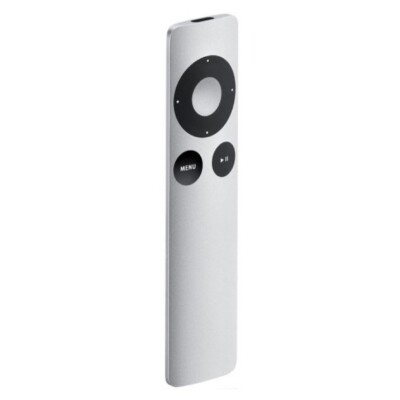

im Lokalbetrieb mit Encoder oder motorisiertem Potentiometer, mit IR-Fernbedienungsoption und UARTSchnittstelle. Alternativ steht eine Host-Betriebsart zur Verfügung, mit der sich bis zu 16 Module verteilt oder gestapelt, über einen Bus ansteuern lassen (Knotenadresse einstellbar). Der Abschwächer ist entweder mit bestückten SMT-Widerständen, oder unbestückt erhältlich (kundenseitige Bestückung mit THT-Widerständen). Ein DIP-Schalter dient zur Konfiguration diverser Funktionen im Lokal-Betrieb oder zur Wahl der Knotenadresse im Host-Betrieb. Für die Positionsanzeige bei Encoder-Bedienung ist ein Display-Modul als Zubehör erhältlich.

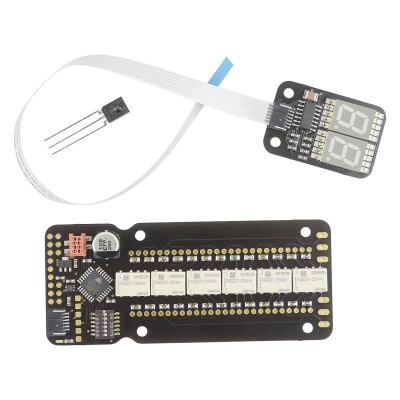

Sie sehen eine Beispielkonfiguration mit Encoder, Displaymodul und IR Empfänger

Eigenschaften

• 6-stufiger stereo Leiter-Abschwächer mit konstanter Eingangsimpedanz
• Wählbar zwischen 33 und 64 Abschwächungs-Stufen
• Bestückt mit SMT-Widerständen (oder THT-Widerstände durch Kunde bestückbar)
• Bedienung mit Encoder oder motorisiertem Potentiometer und IR-Option
• UART-Schnittstelle mit einstellbarer Knoten-Adresse
• Optionales Display-Modul


Kundenspezifische Anpassungen

• Widerstandswerte und Abschwächungskurven
• IR-Protokolle, Funktionen und Kabelanbindungen


Anwendungen

• Mischpulte und Studio-Einrichtungen
• High-end, Heim-Anwendungen
